光耦好壞的檢測方法

兩大類光耦器件的測量與檢測方法

1.第一大類型的光電耦合器件即為6N137，輸入端的工作壓降約至1.5V左右，但是輸入、輸出最大電流只為mA級別，它只能起到對較高頻率信號的一種傳輸作用，然而電路本身是不具備電流驅動能力，這樣我們就只能用于對MHz級信號進行傳輸。此第一種類型光耦器件構成的電路，它的傳輸?shù)男盘栴l率相對高。

2.在線測量——1、操作時去需要減小或加大的去輸入腳外接電阻，測量輸出腳電壓有沒有出現相應的變化;2、可以用短接或開路2、3輸入腳，同時測量輸出6、5腳的電壓變化; 3、從+5V供電或者其它的供電串限流電阻引入到輸入腳，檢測輸出腳電壓有沒有出現相應的變化。這樣來判斷器件是否正常。

3.第二大類型的光電耦合器，輸入端的工作壓減小到1.2V，輸入最大電流則為50mA，典型應用值為須為10mA;輸出最大電流再1A上下，因此可以直接驅動小型電耦繼電器，輸出飽合壓降小到0.4V以下?？捎糜趲资甼Hz較低頻率信號和直流信號的傳輸。對于輸入電壓/電流有極性要求。當形成正向電流通路的時候，輸出側兩引腳呈現通路狀態，正向電流需要小于一定值或承受一定反向電壓時，輸出側兩引腳之間為開路狀態。

光耦合的檢測方法

(1)檢測發射管當向?qū)щ娦阅堋?

用萬用表而R×1k檔測量發射管的正向電阻，當紅，黑表筆測正，反向電阻應有明顯的差異，二者差值越大，說明發射管單向?qū)щ娦栽胶?。若正，反向阻值無差別，說明發射管已經損壞

(2)檢測接收管是否正常

因為光耦合的接收方式不盡相同，所以測試時應針對不同結構進行測量和判斷。測量接收管時，應按測試三極管的方法進行測量。即用萬用表R×1k擋或R×100擋分別測量接收管的集電極與發射極的正，反向電阻，均應有單向?qū)ǖ奶匦?。另外，也要檢查一下集電極C和發射極之間的電阻值，以判斷穿透電流的大小。

(3)測量發射極與集電極之間的絕緣電阻。

用萬用表的R×10k擋，依次測量輸入端的兩腳與輸出端各引腳的電阻值都是無窮大。發射管與接收管之間不應有漏電阻存在。

雙萬用表測量法

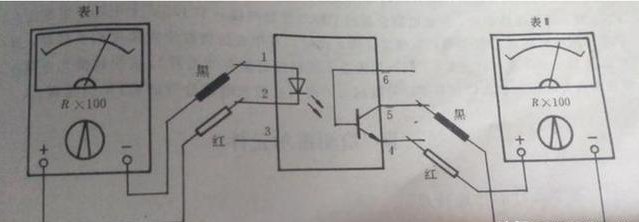

測電路如圖所示，表1和表2均設置于R×100擋。先不接一表，只將2表的黑表筆接5腳，紅表筆接4腳此時接收管處于在截止狀態，表2電阻讀數無窮大。然后將表1接入，黑表筆接1腳，紅表筆接2腳。此時，表2的電阻值應有幾百歐的電阻，表明接收管已經導通。從表2指針擺動幅度可判斷出被測光耦合器電流傳送比的大小。表2的指針偏轉的角度越大，說明光耦合器的CTR值越高。如果表2指針根本不擺動，說明光耦合器已經損壞。如是數字萬用表可看讀數的變化。
