Logic高速光耦

總覽
參數表

這是一款有GaAsP發光二極管和集成高增益光電探測器光耦合的高速光耦，光電二極管偏置和輸出晶體管集電極的單獨連接通過減少基極-集電極電容，將速度提高到比傳統光電晶體管耦合器快100倍，這種設計提供了最大的交流和直流電路隔離，高隔離電壓提高了終端應用的安全性，同時實現了LVTTL/LVCMOS兼容性, 這些光耦合器適用用于高速邏輯接口、輸入/輸出，低中速RS-232和高速RS-485以及工廠網絡。

KPC0501能夠對標替代EL0452、EL0453、EL0500、EL0501、EL050L、FOD050L、HCPL0452、HCPL0453、HCPL-0454、HCPL0500、HCPL0501、HCPL-050L、LTV-0501、PS8802、SFH6343T、TLP2409(F) 等產品，實現降本替代的效用。

應用領域

?消除接地環路

?將LSTTL轉換為TTL，LSTTL或5伏CMOS

?線路接收器，數據傳輸

?數據復用

?開關電源

?更換脈沖變壓器

?計算機外圍設備接口

?高速邏輯接地隔離

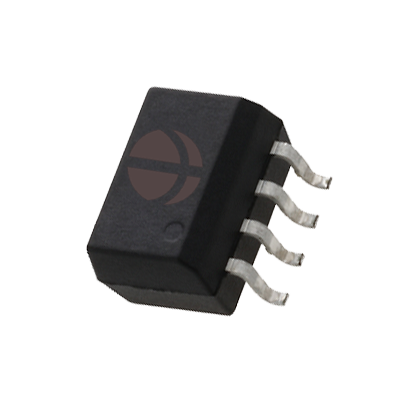

零件號	KPC0501
數據表	暫無文檔
通道數Number of Channels	1
輸入類型Input Type	DC
輸出類型Output Type	Tranisitor
輸出電流Current Output	20% @ 16mA
共模瞬態抗擾度Common Mode Transient Immunity	~
數據速率Data Rate	1MBd
傳播延遲Propagation Delay tpLH / tpHL	200ns, 600ns
電源電壓Voltage Supply	20v
隔離電壓Voltage Isolation	3750Vrms
封裝Package	SOP8
