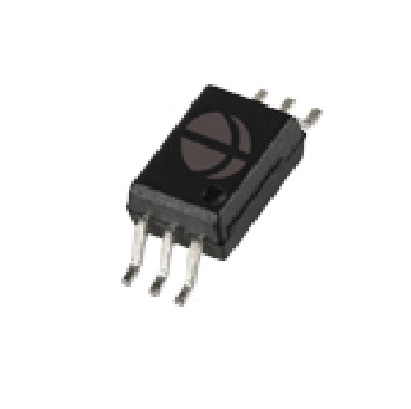

Logic高速光耦

總覽
參數表

這是一款有GaAsP發光二極管和集成高增益光電探測器光耦合的高速光耦，檢測器IC的輸出是集電極開路的肖特基箝位晶體管，這種設計提供了最大的交流和直流電路隔離，高隔離電壓提高了終端應用的安全性，同時實現了LVTTL/LVCMOS兼容性, 這些光耦合器適用用于高速邏輯接口、輸入/輸出，低中速RS-232和高速RS-485以及工廠網絡。

KPC611x能夠?qū)?biāo)替代 ACPL-P611、ACPL-W60L、ACPL-W611、ACPL-W61L、CTS601 、FOD8160、FOD8163、FOD8173、HPL6L137、HPL6L157、LTV-60LP、LTV-60LW、LTV-61L、PS9001、PS9317、PS9324、PS9351、RV1S9060ACCSP-10YC#KC0、SI8719BD-A-IS、TLP2761、TLP2766、TLP2766A(E、TLP2767、TLP2768、TLP708(TP,F) 、TLP716 等產品，實現降本替代的效用。

應用領域:

?消除接地環路

?將LSTTL轉換為TTL，LSTTL或5伏CMOS

?線路接收器，數據傳輸

?數據復用

?開關電源

?更換脈沖變壓器

?計算機外圍設備接口

?高速邏輯接地隔離

零件號	KPC611x
數據表	暫無文檔
通道數Number of Channels	1
輸入類型Input Type	DC
輸出類型Output Type	Open Collector,
輸出電流Current Output	50ma
共模瞬態抗擾度Common Mode Transient Immunity	15Kv/us
數據速率Data Rate	10MBd
傳播延遲Propagation Delay tpLH / tpHL	90ns；75ns
電源電壓Voltage Supply	3.3/5v
隔離電壓Voltage Isolation	5000Vrms
封裝Package	SDIP6
